电力系统常用IEC规约介绍

Ft 2016-08-25 PM 84℃ 0条

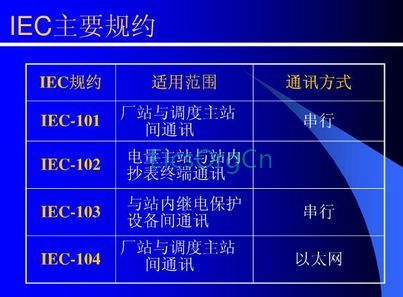

IEC101

国际电工委员会,TC一57技术委员会为适应电力系统及其他公共事业的需要,制定了一系列远动传输规约的基本标准。

为了在兼容的远动设备 间达到互换的 目的,TC一57技术委员会又在 IEC870—5 系列标准的基础上,根据各种应用情况的不同要求制定了一系列 的配套标准。IEC6087O—5—1O1作为基本远动任务的配套标准由此产生。

我国在1997年根据这个标准 出版了电力 行业标准《DL/T634- 1997基本远动任务配套标准》,标准非等同采用IEClO1标准规约,结合我国的实际情况作了相应的补充和修改。

lO1规约规定了电网数据采集和监视控制系统(SCADA)中的主站和子站按问答方式进行数据传输规约采用增强性能结构 EPA模型,这个模型源出于开放式系统互联的ISO—oSI参考模型,本标准考虑远动系统在有限的带宽下要有特别短的反应时间,故仅用三层,即物理层、链路层、应用层。

IEC102

主要应用于电能累计量采集终端与电 能管理系统(EMS)之间的接口。协议采用了物理层,链路层、应用层3层参考模型增强性能结构。

它描述了基于严格规定的应用服务数据单元(ASDU)传输和“标准化”报文的应用过程。传输方式采用非平衡传输,即控制系统组成主站,电量计费终端为从站(子站)。制定此协议的目的是为了不同 的计费终端和控制系统之间达到互换。

但是在实际应用中发现,由于厂家对标准的使用及解释上的不一致,最终导致不同厂家生产的 电能采集终端的通信规约各不相同,造成调试困难,设备无法接入,严重影响了电量计费系统的稳 定与可靠运行。

因此各大电网都纷纷开展了102规约的一致性测试,用以消除不同厂家的电能量 采集器之间在规约上的细微差别,保证电网电量计费系统的可靠运行。

IEC103

IEC60870-5-103规约在变电站得到了广泛的应用,继电保护装置、安全稳定控制装置和测控装置普遍采用103规约与后台监控系统通信。

103规约定义了两种信息交换方法:一种方法是基于严格规定的应用服务数据单元(ASDU)和标准化的报文传输应用过程、方法;另一种方法是采用通用分类服务,可以传输几乎所有可能的信息。

在 1999年颁布实施国家电力行业标准DL/T667-1999(基本等同IEC60870-5-103规约)中,明确定义了继电保护信息必须强制性采用的兼容范围的ASDU和应用过程,如果兼容范围不能完全满足要求,应采用 通用分类服务来实现。

标准同时针对国内已经生产的保护设备,在硬件方面改动比较困难,较难适应通 用分类服务的情况, 专门定义了保护信息的专用范围以供采用。

所以这也是造成目前国内几大电力自动 化设备厂商虽然都采用103规约,但对一些具体应用却有不同处理方式,不同厂家的设备不能直接互连 的原因。比如四方的测控设备,遥控命令采用分类服务。

而RCS9000低压综自采用的是与101所协调的 专用范围的定义。RCS9000低压综自测控功能及保护信息传送采用了专用范围定义,修改定值和保护 模拟量采集采用了通用分类服务。

IEC104

IEC 104(IEC 60870-5-104)协议是一个主要用于电力系统控制和信息采集的通信协议。

IEC60870-5-104协议的名称为“采用标准传输文件集的IEC 60870-5-101网络访问”(network accessfor IEC 60870-5-101 using standard transport pro-files)。

此协议是将IEC60870-5-101标准用于TCP/IP网络。

IEC 61850

IEC61850标准是电力系统自动化领域唯一的全球通用标准。它通过标准的实现,实现了智能变电站的工程运作标准化。使得智能变电站的工程实施变得规范、统一和透明。

不论是哪个系统集成商建立的智能变电站工程都可以通过SCD(系统配置)文件了解整个变电站的结构和布局,对于智能化变电站发展具有不可替代的作用。
